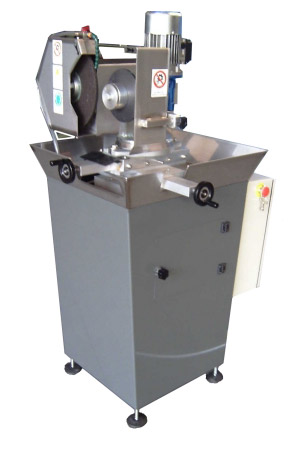

MDR 10

La mdr 10 è stata realizzata per retificare dischi da taglio e dischi da bisello a 45 e 90 gradi, per un consumo regolare del disco e una maggiore prestazione dello stesso.
Per i dischi da taglio è possibile retificare contemporaneamente la quantità necessaria per essere installati sul canotto della macchina da taglio, ottenendo così un diametro dell'utensile perfettamente uguale tra di loro.
Per i dischi da bisello si ha una rotazione dell'utensile diamantato rispetto alla mola di affilatura con posizione esatta indicata con scala graduata.
Il motore per la rotazione dell'utensile da retificare è posizionato su tavola ortogonale a due assi.

caratteristiche tecniche
Potenza
3.2 kw
Peso
170 kg
Lunghezza
800 mm
Altezza
1700 mm
Larghezza
1100 mm
Consumo acqua
15 lt/min
Pressione
3-4 bar
